Varianta se zadlabacím zámkem dle EN 1125

  • Pro dveře o šířce do 1.300mm a výšce do 2.500mm, jednokřídlé nebo dvoukřídlé
  • Varianta PALMO - madlo typu A
  • Varianta PUSH PALMO - madlo typu B
  • Pravo – levé provedení
  • Možnost použití jednostranné nebo oboustranné vložky
  • Rozteč 72mm ( 72 nebo 92 u PUSH PALMO )
  • Čtyřhran 9mm, úhel otočení 30°( 30° nebo 20° u var.PUSH PALMO )
  • Montážní návod, šablony
  • Použitelné na různé typy dveří v souladu s EN 1125
  • Vnější štíty s klikou nebo knoflíkem a otvorem pro cylindrickou vložku
  • Povrchová úprava: černá,stříbrná ( horiz. tyč červená, stříbrná )

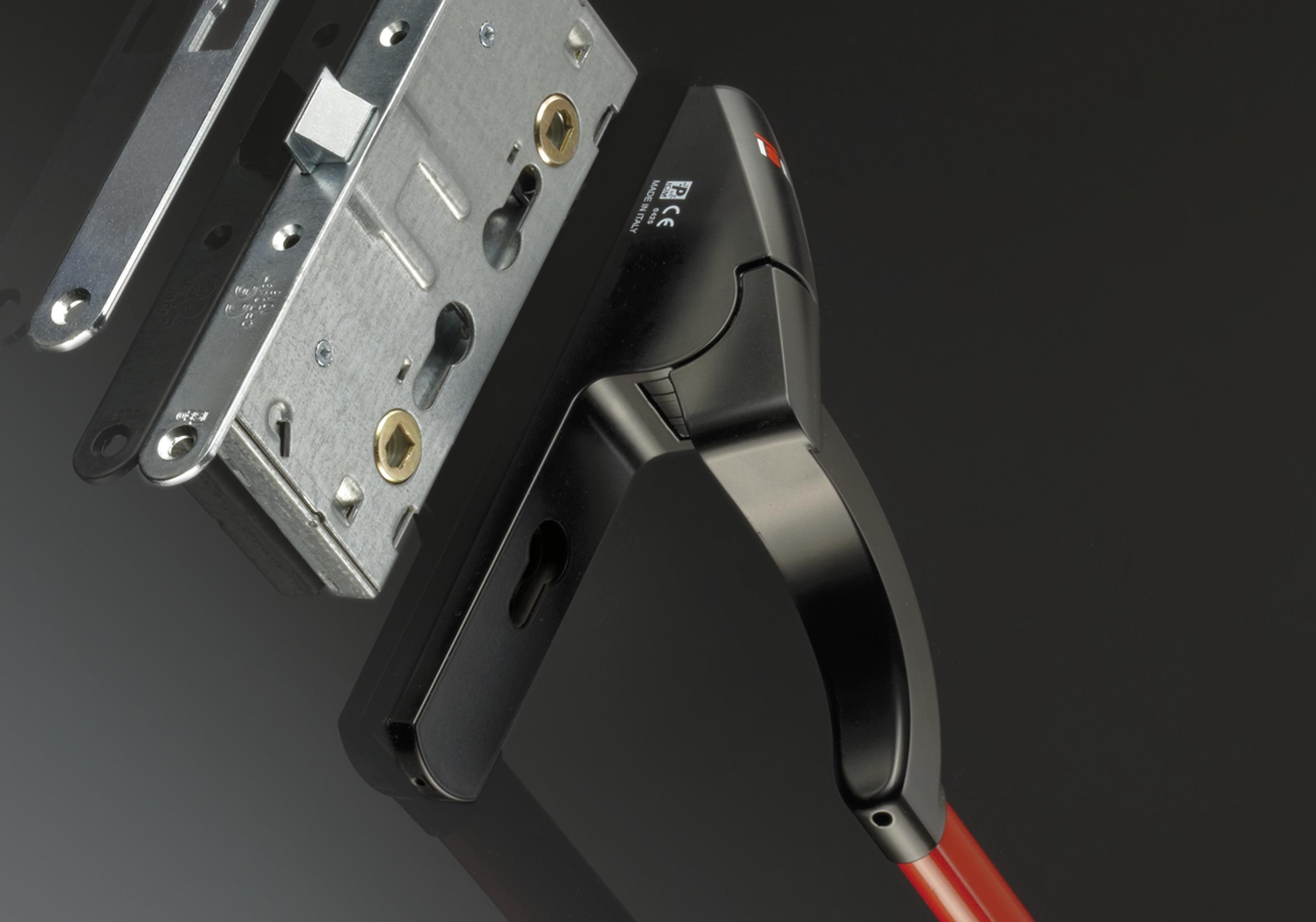

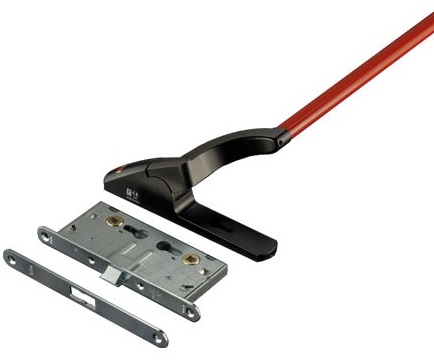

PALMO TYP A se zadlabacím zámkem (1kř nebo aktivní křídlo 2kř dveří

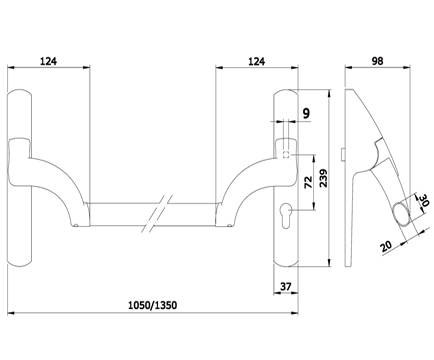

PALMO TYP A - technický nákres

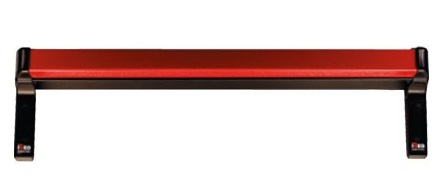

PUSH PALMO - varianta B

PUSH PALMO - varianta B

Příslušenství objednávané samostatně:

  • zámek pro aktivní nebo pasivní křídlo (pro aktivní křídlo možnost var. zámku s el. kontrolou vstupu)
  • horizontální tyč ( varianta PALMO - typ A )
  • rozvorové tyče a zapadací plechy pro pasivní křídlo
  • protiplech
  • sada izolačních vypěňovacích podložek
  • mikrospínač ( volitelné, signalizace stavu )
  • čtyřhran
  • vnější štít, cylindrická vložka
  • mikrospínač PALMO pro kontrolu stavu

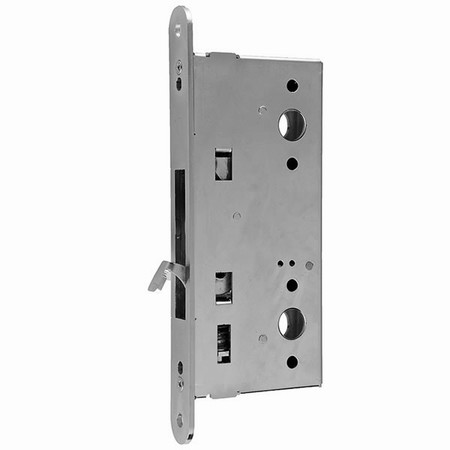

  • Zámek pro pasivní křídlo

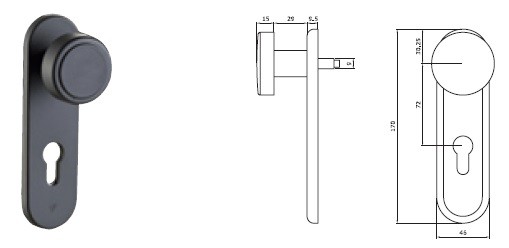

  • vnější štít s knoflíkem a otvorem pro cylindrickou vložku

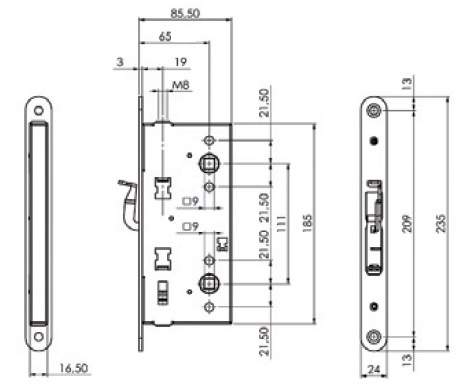

  • Zámek pro pasivní křídlo - technický nákres

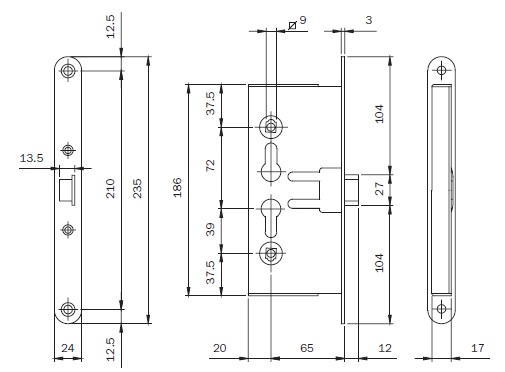

  • Zámek pro aktivní křídlo typ 214 - technický nákres

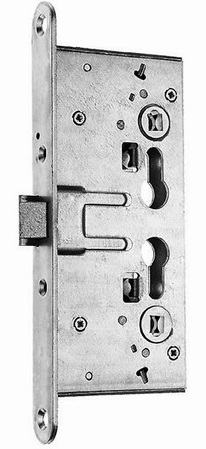

  • Zámek pro aktivní křídlo typ 214

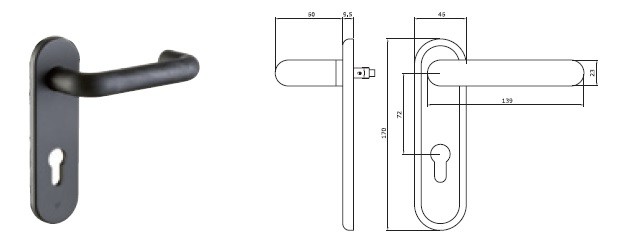

  • vnější štít s klikou a otvorem pro cyl. vložku

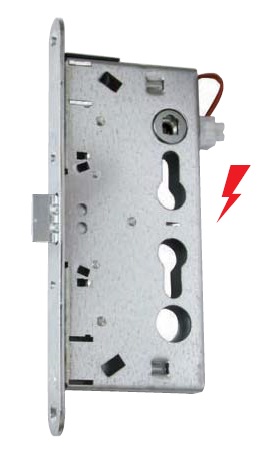

  • Zámek pro aktivní křídlo - el. ovládání vstupu
